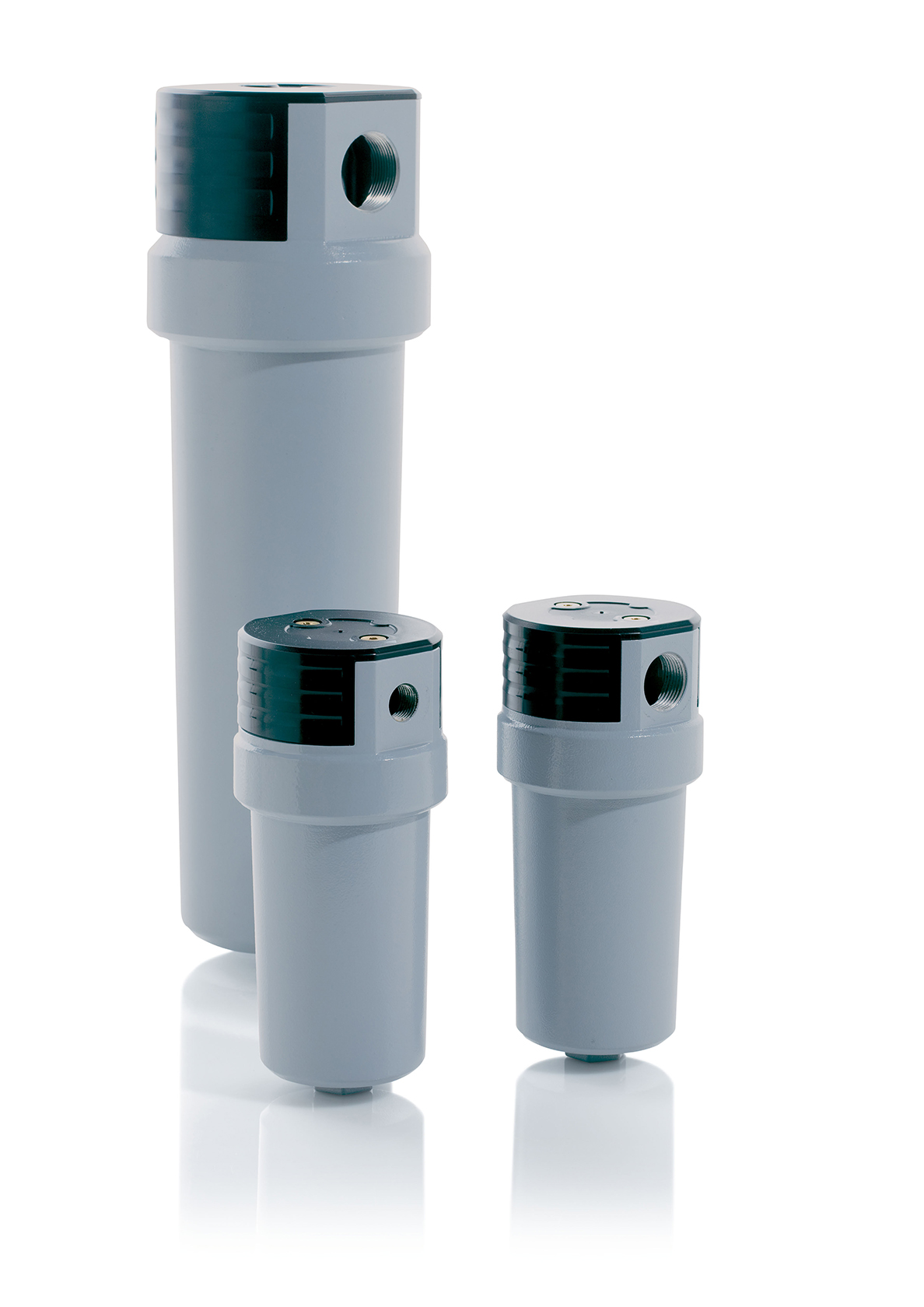

Grobfilter Hochdruck FHP100-B100 VF25 G1 Durchfluss 1200 m³/h
Funktion
Bei den Filterelementen der Abscheidespezifizierung VF25, FF5, MFO und SMA werden Feststoffe durch Aufprall- und Trägheitswirkung abgeschieden, Öl- und Wasseraerosole durch den Koaleszenzeffekt. Durch die Schwerkraftwirkung sammeln sich ausgefilterte Flüssigkeitsteilchen in dem unteren Filterbehälter und werden dort manuell oder automatisch abgeleitet. Die Strömungsrichtung ist von innen nach außen.
Einsatzbereich
Primair ECOCLEAN Filter sind zur Abscheidung von Feststoffpartikeln, Aerosolen, Öldämpfen und Gerüchen aus nicht aggressiver Druckluft und technischen Gasen ausgelegt. Je nach Anwendungsgebiet sind unterschiedliche validierte Filterelemente verbaut:
- VF25 Grobfilterelement zur Abscheidung von Verunreinigungen bis 25 μm
- FF5 Vorfilterelement zur Abscheidung von größeren Schmutzkonzentrationen in fester oder flüssiger Form
- MFO Fein-Filterelement zur Abscheidung von Aerosolen bis 0,1 mg/m³ und Feststoffpartikeln bis zu 1μm
- SMA Feinst-Filterelement zur Abscheidung von Aerosolen bis zu 0,01 mg/m³ und Feststoffpartikeln bis zu 0,01 μm
- CA Aktivkohle-Filterelement zur Abscheidung von Öldämpfen und Gerüchen bis zu 0,003 mg/m3 und Gerüchen
Lieferumfang
- Filtergehäuse
- Filterelement FEHP7111VF25
| Betriebstemperatur: | 1,5 °C - 65 °C (30 °C effektiv) |
|---|---|
| Druckverlust: | 30 mbar |
| Leistung: | 1200 m³/h* |
| Maße (A/B/C) in mm: | 150 / 35 / 220 |
| Anschluss: | Rp 1“ Innengewinde |
| Filterelement: | FEHP7111VF25 |
| Partikelfiltration: | 25 μ |
| Druckverlust - gesättigt: | 600 mbar |
| Max. Betriebsdruck: | 100 bar |
| Anschluss Kondensatableiter: | Rp 1/2“ |
| Material Gehäuse: | Stahl |
| Farbe: | RAL 7040 (pulverbeschichtet) |
