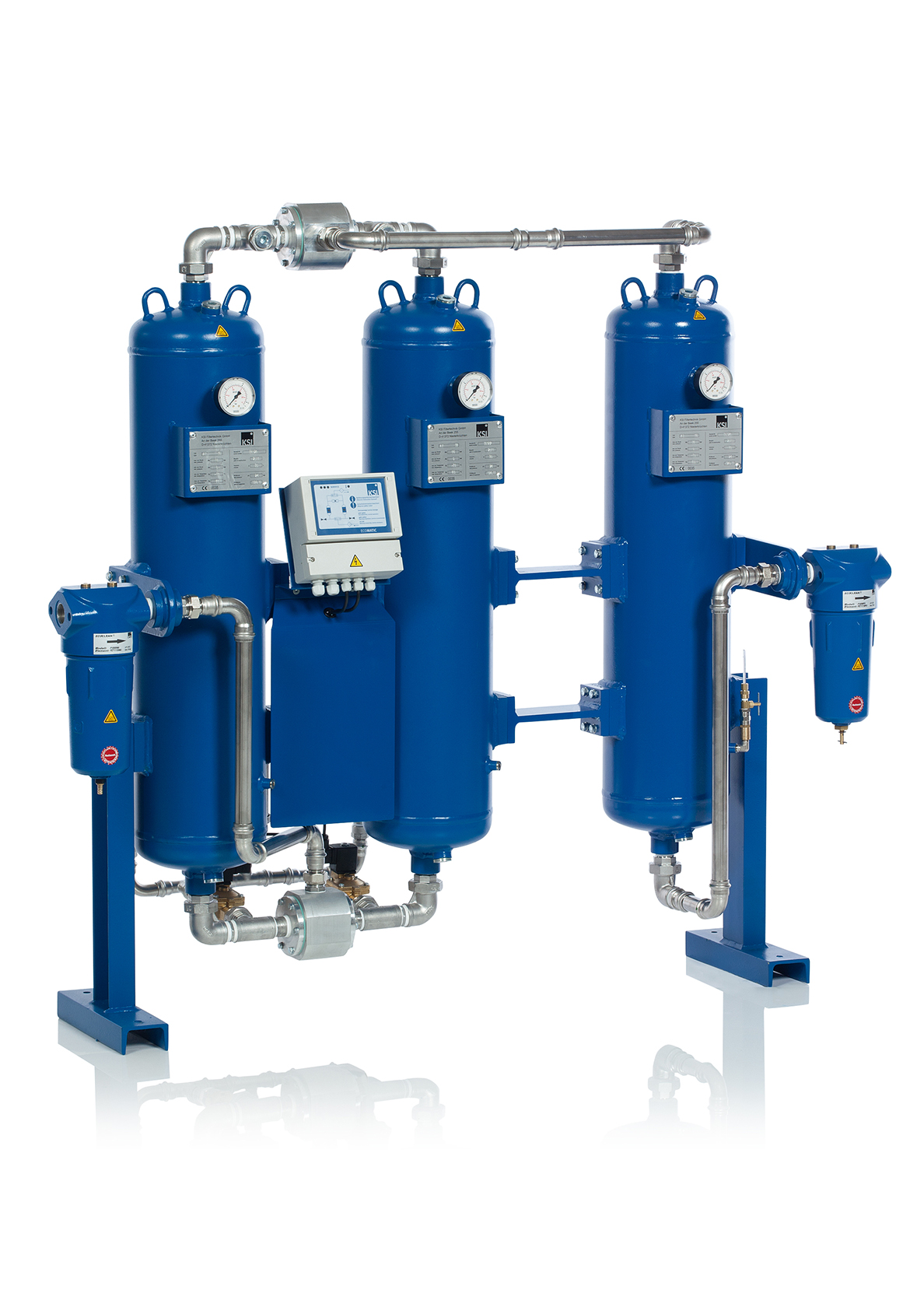

Adsorptionstrockner ATO 45 G1 1/2 Durchfluss 480 m³/h Drucktaupunkt -40 °C
Zweckbestimmung / Verwendung
Der Adsorptionstrockner mit nachgeschaltetem Öldampfadsorber ist zur Entfeuchtung und Entölung der Druckluft mittels Adsorption in industriellen Druckluftanlagen vorgesehen. Er benötigt die Zufuhr von gesättigter Druckluft aus einer Versorgungsquelle.
Die Hauptaufgabe liegt in der Reduzierung von dampfförmigen Wasseranteilen in der Druckluft. Durch vorgeschaltete Filter und Trockner werden nur Partikel und Tropfenformen abgeschieden. In dem nachgeschalteten Öldampfadsorber wird der Ölgehalt der Druckluft reduziert.
Durch die speziell für diesen Zweck vorgesehenen Trocknungsmittel werden die Wasserdampfmoleküle aus der Druckluft in die offenen Poren des Adsorbenten eingelagert und somit der Feuchtigkeitsanteil der Druckluft reduziert.
Lieferumfang
- Adsorptionstrockner kaltregeneriert, vollautomatisch inkl. Manometer zur Anzeige des Betriebsdrucks ATK45
- Elektrische Steuerung inkl. Kompressorgleichlaufschaltung ECOMATIC
- Aktivkohleadsorber inkl. Manometer zur Anzeige des Betriebdrucks ATC45
- Vorfilter mit auomatischem Kondensatableiter F130SMA
- Nachfilter mit manuellem Handablass F130DMF
- Ölprüfindikator A4000-120
| Adsorbent: | Aktivkohle |
|---|---|
| Anschluss Ausgang: | 1 1/2" |
| Anschluss Eingang: | 1 1/2" |
| Leistung: | 480 m³/h* |
| Trockenmittel: | Alumina |
| Drucktaupunkt: | -40 °C |
| Medium: | Druckluft und Gase |
| Max. Restölgehalt: | 0,003 mg/m³ bei 20 °C |
| Max. Betriebsdruck: | 16 bar |
| Min. Betriebsdruck: | 4 bar |
| Spannungsversorgung: | 230 V / 50-60 Hz AC |
| Farbe: | RAL 5010 (pulverbeschichtet) |
| Gewicht: | 490 Kg |
| Maße (A/B/C/D) in mm: | 1603 / 950 / 1546 / 773 |
| *: | bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck |
