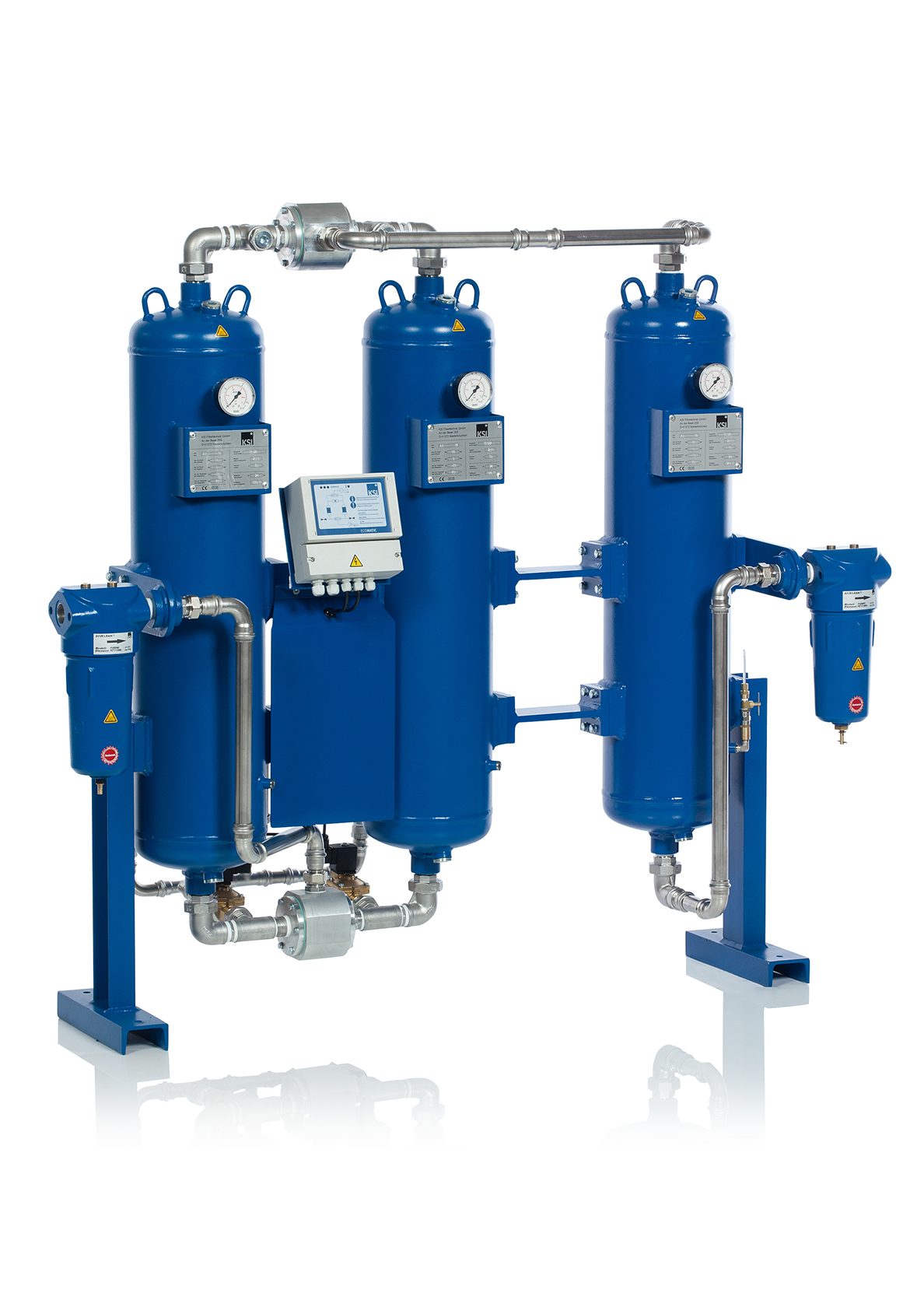

Adsorptionstrockner ATO 22 G1 Durchfluss 210 m³/h Drucktaupunkt -40 °C
Zweckbestimmung / Verwendung
Der Adsorptionstrockner mit nachgeschaltetem Öldampfadsorber ist zur Entfeuchtung und Entölung der Druckluft mittels Adsorption in industriellen Druckluftanlagen vorgesehen. Er benötigt die Zufuhr von gesättigter Druckluft aus einer Versorgungsquelle.
Die Hauptaufgabe liegt in der Reduzierung von dampfförmigen Wasseranteilen in der Druckluft. Durch vorgeschaltete Filter und Trockner werden nur Partikel und Tropfenformen abgeschieden. In dem nachgeschalteten Öldampfadsorber wird der Ölgehalt der Druckluft reduziert.
Durch die speziell für diesen Zweck vorgesehenen Trocknungsmittel werden die Wasserdampfmoleküle aus der Druckluft in die offenen Poren des Adsorbenten eingelagert und somit der Feuchtigkeitsanteil der Druckluft reduziert.
Lieferumfang
- Adsorptionstrockner kaltregeneriert, vollautomatisch inkl. Manometer zur Anzeige des Betriebsdrucks ATK22
- Elektrische Steuerung inkl. Kompressorgleichlaufschaltung ECOMATIC
- Aktivkohleadsorber inkl. Manometer zur Anzeige des Betriebdrucks ATC22
- Vorfilter mit auomatischem Kondensatableiter F100SMA
- Nachfilter mit manuellem Handablass F100DMF
- Ölprüfindikator A4000-120
| Adsorbent: | Aktivkohle |
|---|---|
| Anschluss Ausgang: | 1" |
| Anschluss Eingang: | 1" |
| Leistung: | 210 m³/h* |
| Trockenmittel: | Alumina |
| Drucktaupunkt: | -40 °C |
| Medium: | Druckluft und Gase |
| Max. Restölgehalt: | 0,003 mg/m³ bei 20 °C |
| Max. Betriebsdruck: | 16 bar |
| Min. Betriebsdruck: | 4 bar |
| Spannungsversorgung: | 230 V / 50-60 Hz AC |
| Farbe: | RAL 5010 (pulverbeschichtet) |
| Gewicht: | 288 Kg |
| Maße (A/B/C/D) in mm: | 1460 / 715 / 1447 / 546 |
| *: | bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck |
